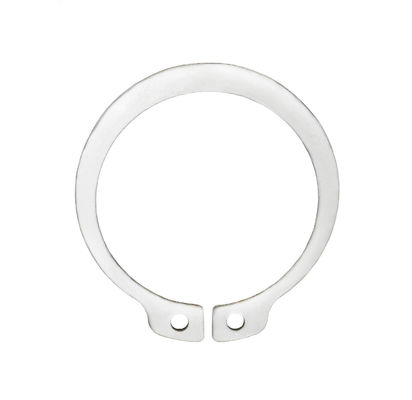

Baja Karbon 65Mn Dacromet Rings Pengendalian untuk poros DIN471 Tipe Normal

  • Carbon Steel 65Mn Dacromet Retaining Rings For Shafts DIN471 Normal Type
Tempat asal PROVINSI JIANG SU CINA
Nama merek YingYan
Sertifikasi ISO9000
Nomor model Φ8-Φ50
Kuantitas min Order 1000 buah
Harga negotiable
Kemasan rincian Kotak Kecil, Kantong Plastik, Massal dalam Karton,

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.

x
Detail produk
nama Cincin penahan untuk poros - tipe normal Standar GB/DIN/ASME/EN/ISO&dll.
Bahan 65 juta Jenis Cincin Penahan
Selesaikan Dacromet Paket Kantong PE+Label+Karton
Pengolahan permukaan Dacromet Ukuran Φ8-Φ50/Sesuai kebutuhan Anda
Menyoroti

Dacromet Pengaman Cincin

,

Cincin penahan baja karbon 65Mn

,

Shafts Din 471 Circlip
Tinggalkan pesan
Deskripsi Produk

DIN471 cincin penahan untuk poros - baja karbon tipe normal 65Mn Dacromet Φ8-Φ50





Baja Karbon 65Mn Dacromet Rings Pengendalian untuk poros DIN471 Tipe Normal 0

Nominal Diameter 8 9 10 11 12 13 14
d ①
s maksimal 0.8 0.8 1 1 1 1 1
menit 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc maksimal 9.06 10.16 11.16 12.16 13.36 14.46 15.46
menit 8.6 9.7 10.7 11.7 12.9 14 15
a maksimal 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 menit 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
per 1000 unit ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
Nominal Diameter 15 16 17 18 19 20 21
d ①
s maksimal 1 1 1 1 1 1 1
menit 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc maksimal 16.56 17.66 18.72 19.92 20.92 21.92 22.92
menit 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a maksimal 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 menit 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
per 1000 unit ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
Nominal Diameter 22 24 25 26 28 30 31
d ①
s maksimal 1 1.2 1.2 1.2 1.2 1.2 1.2
menit 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc maksimal 23.92 26.32 27.32 28.32 30.6 32.6 33.9
menit 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a maksimal 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 menit 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
per 1000 unit ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
Nominal Diameter 32 34 35 36 37 38 40
d ①
s maksimal 1.2 1.5 1.5 1.5 1.5 1.5 1.75
menit 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc maksimal 34.9 37 38.3 39.3 40.3 41.3 44.4
menit 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a maksimal 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 menit 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
per 1000 unit ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
Nominal Diameter 42 45 47 48 50 52 55
d ①
s maksimal 1.75 1.75 1.75 1.75 2 2 2
menit 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc maksimal 46.4 49.4 51.6 52.6 55.3 57.3 60.3
menit 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a maksimal 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 menit 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
per 1000 unit ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
Nominal Diameter 56 58 60 62 63 65 68
d ①
s maksimal 2 2 2 2 2 2.5 2.5
menit 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc maksimal 61.3 63.3 65.3 67.3 68.3 70.3 73.6
menit 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a maksimal 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 menit 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
per 1000 unit ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
Nominal Diameter 70 72 75 78 80 82 85
d ①
s maksimal 2.5 2.5 2.5 2.5 2.5 2.5 3
menit 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc maksimal 75.6 77.6 80.6 83.8 86.8 88.8 91.8
menit 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a maksimal 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 menit 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
per 1000 unit ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
Nominal Diameter 88 90 92 95 98 100 102
d ①
s maksimal 3 3 3 3 3 3 4
menit 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc maksimal 94.8 96.8 98.8 101.8 104.8 106.8 109.3
menit 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a maksimal 8.6 8.6 8.7 8.8 9 9.2 9.5
b ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 menit 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
per 1000 unit ≈ kg 28 31 32 35 37 38 55
Nominal Diameter 105 108 110 112 115 120 125
d ①
s maksimal 4 4 4 4 4 4 4
menit 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc maksimal 113.3 116.3 118.3 120.3 123.5 128.5 133.5
menit 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a maksimal 9.5 9.5 10.4 10.5 10.5 11 11
b ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 menit 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
per 1000 unit ≈ kg 56 60 64.5 72 74.5 77 79
Nominal Diameter 130 135 140 145 150 155 160
d ①
s maksimal 4 4 4 4 4 4 4
menit 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc maksimal 138.5 143.5 148.5 153.5 159.5 165.5 170.5
menit 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a maksimal 11 11.2 11.2 11.4 12 12 13
b ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 menit 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
per 1000 unit ≈ kg 82 84 87.5 93 105 107 110
Nominal Diameter 165 170 175 180 185 190 195
d ①
s maksimal 4 4 4 4 4 4 4
menit 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc maksimal 176 181 186.2 191.2 196.2 201.2 206.2
menit 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a maksimal 13 13.5 13.5 14.2 14.2 14.2 14.2
b ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 menit 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
per 1000 unit ≈ kg 125 140 150 165 170 175 183
Nominal Diameter 200 210 220 230 240 250 260
d ①
s maksimal 4 5 5 5 5 5 5
menit 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc maksimal 211.2 223.7 233.7 243.7 254 264 277
menit 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a maksimal 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b ≈ 14 14 14 14 14 14 16
d1 menit 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
per 1000 unit ≈ kg 195 270 315 330 345 360 375
Nominal Diameter 270 280 290 300
d ①
s maksimal 5 5 5 5
menit 4.88 4.88 4.88 4.88
dc maksimal 287 297 307 317
menit 284.19 294.19 304.19 314.19
a maksimal 16.2 16.2 16.2 16.2
b ≈ 16 16 16 16
d1 menit 5 5 5 5
d2 236 246 256 266
per 1000 unit ≈ kg 388 400 415 435





Karakteristik:

  • Untuk mengakomodasi diameter poros yang berbeda dan ukuran bagian yang perlu diperbaiki, cincin penahan ini tersedia dalam berbagai ukuran standar untuk dipilih.
  • Cincin penahan dibangun dari disk logam melingkar dengan bukaan di tengah, menampilkan struktur sederhana yang memudahkanmudahpemasangan.
  • Cincin penahan bisadengan mudahdipasang pada poros dengan dorongan aksial dan mengetuk, menghilangkan kebutuhan untuk alat atau peralatan khusus.
  • Karena lingkungan kerja yang berbeda dan persyaratan cincin penahan, mereka dibangun dari berbagai bahan,termasukbaja tahan karat, baja karbon, paduan tembaga, dan banyak lagi.

Keuntungan:

  • Cincin penahan menjamin stabilitas dan keandalan sistem mekanik dengan efektif mencegah perpindahan ataupemisahandari bagian dari poros.
  • Karena merekasederhanastruktur, cincin penahan cocok untuk produksi skala besar, menghasilkan biaya manufaktur yang relatif rendah.
  • Adaptabilitas tinggi: Cincin penahan dapat beradaptasi dengan berbagai diameter poros dan ukuran bagian, menunjukkan fleksibilitas yang kuat.
  • Perbaikan Mudah: Pemasangan dan penghapusan cincin penahan relatif mudah, memudahkan pemeliharaan peralatan dan penggantian bagian.

Skenario yang berlaku:

  • Bagian Transmisi pada Poros: Dalam sistem transmisi, seperti gigi dan roda katrol, cincin penahan dapat digunakan untuk mengikat bagian pada poros.
  • Fiksasi bantalan: Dalam beberapa aplikasi, perlu untuk memastikan stabilitas bantalan pada poros, di mana cincin penahan bermain.
  • Elemen Posisi: Cincin penahan juga dapat berfungsi sebagai elemen posisi, memastikan posisi relatif yang akurat dari bagian lain pada poros.
  • Skenario Penggantian Bagian Sering: Karena kemudahan pemasangan dan penghapusan, cincin penahan sangat cocok untuk skenario yang membutuhkan penggantian bagian yang sering,seperti dalam peralatan uji dan bangku uji.
