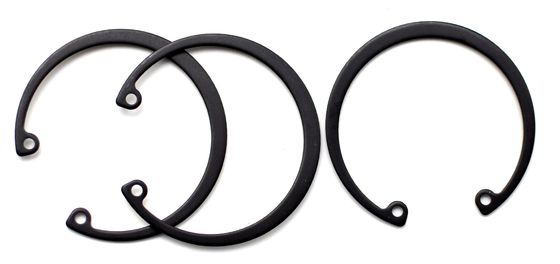

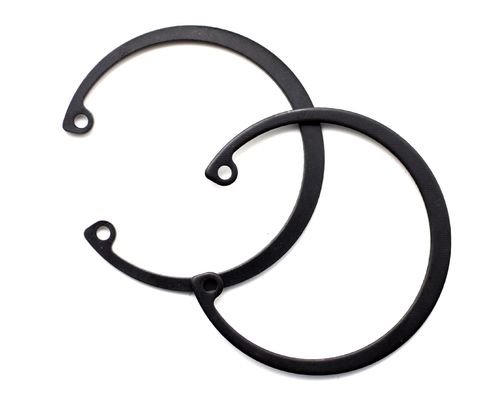

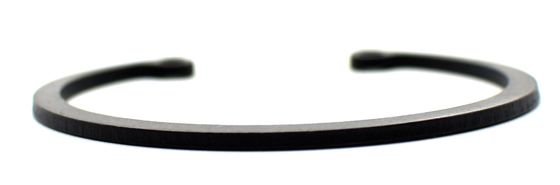

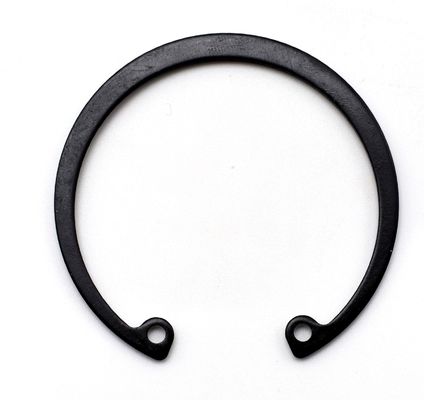

DIN472 65Mn Dacromet Hitam Ring Pengendalian Untuk Bor Tipe Normal Φ35 - Φ98

  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
Tempat asal PROVINSI JIANG SU CINA
Nama merek YingYan
Sertifikasi ISO9000
Nomor model Φ35-Φ98
Kuantitas min Order 1000 buah
Harga negotiable
Kemasan rincian Kotak Kecil, Kantong Plastik, Massal dalam Karton,

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.

x
Detail produk
nama Cincin Penahan untuk Bor - Tipe Normal Standar GB/DIN/ASME/EN/ISO&dll.
Jenis Cincin Penahan Bahan Baja paduan 65Mn
Selesaikan Hitam, Dacromet, Oksida Hitam Pengolahan permukaan Dacromet, Hitam
Nomor model Φ35-Φ98/Sesuai dengan kebutuhan Anda
Menyoroti

65Mn cincin penahan

,

Bores Pengendali Cincin

,

Dacromet DIN 472 Circlip
Tinggalkan pesan
Deskripsi Produk

DIN472 65Mn Dacromet Hitam Cincin Pengaman Untuk Bor - Tipe Normal Φ35-Φ98







DIN472 65Mn Dacromet Hitam Ring Pengendalian Untuk Bor Tipe Normal Φ35 - Φ98 0

Nominal Diameter 8 9 10 11 12 13 14
d ①
s maksimal 0.8 0.8 1 1 1 1 1
menit 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc maksimal 9.06 10.16 11.16 12.16 13.36 14.46 15.46
menit 8.6 9.7 10.7 11.7 12.9 14 15
a maksimal 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 menit 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
per 1000 unit ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
Nominal Diameter 15 16 17 18 19 20 21
d ①
s maksimal 1 1 1 1 1 1 1
menit 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc maksimal 16.56 17.66 18.72 19.92 20.92 21.92 22.92
menit 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a maksimal 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 menit 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
per 1000 unit ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
Nominal Diameter 22 24 25 26 28 30 31
d ①
s maksimal 1 1.2 1.2 1.2 1.2 1.2 1.2
menit 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc maksimal 23.92 26.32 27.32 28.32 30.6 32.6 33.9
menit 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a maksimal 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 menit 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
per 1000 unit ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
Nominal Diameter 32 34 35 36 37 38 40
d ①
s maksimal 1.2 1.5 1.5 1.5 1.5 1.5 1.75
menit 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc maksimal 34.9 37 38.3 39.3 40.3 41.3 44.4
menit 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a maksimal 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 menit 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
per 1000 unit ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
Nominal Diameter 42 45 47 48 50 52 55
d ①
s maksimal 1.75 1.75 1.75 1.75 2 2 2
menit 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc maksimal 46.4 49.4 51.6 52.6 55.3 57.3 60.3
menit 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a maksimal 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 menit 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
per 1000 unit ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
Nominal Diameter 56 58 60 62 63 65 68
d ①
s maksimal 2 2 2 2 2 2.5 2.5
menit 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc maksimal 61.3 63.3 65.3 67.3 68.3 70.3 73.6
menit 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a maksimal 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 menit 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
per 1000 unit ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
Nominal Diameter 70 72 75 78 80 82 85
d ①
s maksimal 2.5 2.5 2.5 2.5 2.5 2.5 3
menit 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc maksimal 75.6 77.6 80.6 83.8 86.8 88.8 91.8
menit 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a maksimal 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 menit 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
per 1000 unit ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
Nominal Diameter 88 90 92 95 98 100 102
d ①
s maksimal 3 3 3 3 3 3 4
menit 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc maksimal 94.8 96.8 98.8 101.8 104.8 106.8 109.3
menit 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a maksimal 8.6 8.6 8.7 8.8 9 9.2 9.5
b ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 menit 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
per 1000 unit ≈ kg 28 31 32 35 37 38 55
Nominal Diameter 105 108 110 112 115 120 125
d ①
s maksimal 4 4 4 4 4 4 4
menit 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc maksimal 113.3 116.3 118.3 120.3 123.5 128.5 133.5
menit 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a maksimal 9.5 9.5 10.4 10.5 10.5 11 11
b ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 menit 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
per 1000 unit ≈ kg 56 60 64.5 72 74.5 77 79
Nominal Diameter 130 135 140 145 150 155 160
d ①
s maksimal 4 4 4 4 4 4 4
menit 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc maksimal 138.5 143.5 148.5 153.5 159.5 165.5 170.5
menit 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a maksimal 11 11.2 11.2 11.4 12 12 13
b ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 menit 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
per 1000 unit ≈ kg 82 84 87.5 93 105 107 110
Nominal Diameter 165 170 175 180 185 190 195
d ①
s maksimal 4 4 4 4 4 4 4
menit 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc maksimal 176 181 186.2 191.2 196.2 201.2 206.2
menit 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a maksimal 13 13.5 13.5 14.2 14.2 14.2 14.2
b ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 menit 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
per 1000 unit ≈ kg 125 140 150 165 170 175 183
Nominal Diameter 200 210 220 230 240 250 260
d ①
s maksimal 4 5 5 5 5 5 5
menit 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc maksimal 211.2 223.7 233.7 243.7 254 264 277
menit 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a maksimal 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b ≈ 14 14 14 14 14 14 16
d1 menit 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
per 1000 unit ≈ kg 195 270 315 330 345 360 375
Nominal Diameter 270 280 290 300
d ①
s maksimal 5 5 5 5
menit 4.88 4.88 4.88 4.88
dc maksimal 287 297 307 317
menit 284.19 294.19 304.19 314.19
a maksimal 16.2 16.2 16.2 16.2
b ≈ 16 16 16 16
d1 menit 5 5 5 5
d2 236 246 256 266
per 1000 unit ≈ kg 388 400 415 435






Karakteristik:

  • Ukuran Standar: Cincin penahan ini biasanya hadir dalam berbagai ukuran standar, memungkinkan untuk memilih cincin yang cocok berdasarkan diameter poros dan ukuran bagian yang perlu diperbaiki.
  • Struktur Sederhana: Cincin penahan biasanya terbuat dari lembaran logam melingkar dengan bukaan di tengah, memungkinkan pemasangan mudah pada poros.
  • Mudah Dipasang: Cincin penahan dapat dipasang pada poros dengan mendorong secara aksial atau mengetuk, tidak memerlukan alat atau peralatan khusus.
  • Berbagai Bahan: Tergantung pada lingkungan aplikasi dan persyaratan, cincin penahan dapat dibuat dari berbagai bahan seperti stainless steel, baja karbon, paduan tembaga, dll.

Keuntungan:

  • Penetapan yang efektif: Cincin penahan secara efektif mencegah bagian bergerak atau jatuh dari poros, memastikan stabilitas dan keandalan sistem mekanis.
  • Biaya Rendah: Karena strukturnya yang sederhana, biaya pembuatan cincin penahan relatif rendah, sehingga cocok untuk produksi massal.
  • Adaptabilitas tinggi: Cincin penahan dapat beradaptasi dengan berbagai diameter poros dan ukuran bagian, menunjukkan fleksibilitas yang kuat.
  • Perbaikan Mudah: Pemasangan dan penghapusan cincin penahan relatif mudah, memudahkan pemeliharaan peralatan dan penggantian bagian.

Skenario yang berlaku:

  • Bagian Transmisi pada Poros: Dalam sistem transmisi, seperti gigi dan roda katrol, cincin penahan dapat digunakan untuk mengikat bagian pada poros.
  • Fiksasi bantalan: Dalam beberapa aplikasi, perlu untuk memastikan stabilitas bantalan pada poros, di mana cincin penahan bermain.
  • Elemen Posisi: Cincin penahan juga dapat berfungsi sebagai elemen posisi, memastikan posisi relatif yang akurat dari bagian lain pada poros.
  • Skenario Penggantian Bagian Sering: Karena kemudahan pemasangan dan penghapusan, cincin penahan sangat cocok untuk skenario yang membutuhkan penggantian bagian yang sering,seperti dalam peralatan uji dan bangku uji.
