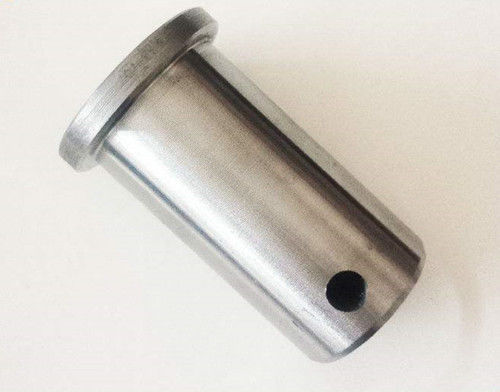

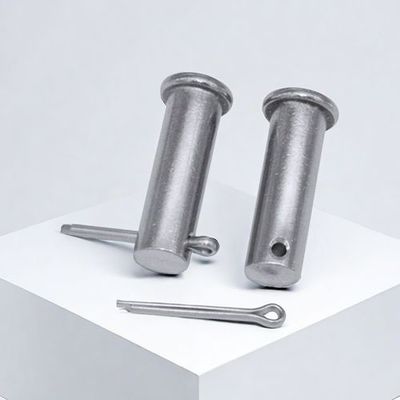

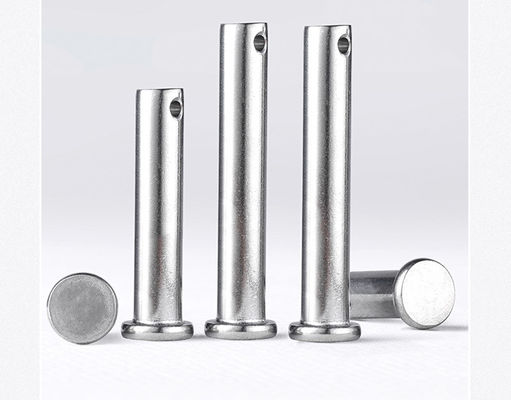

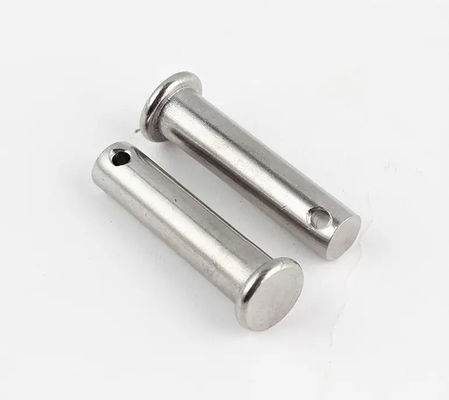

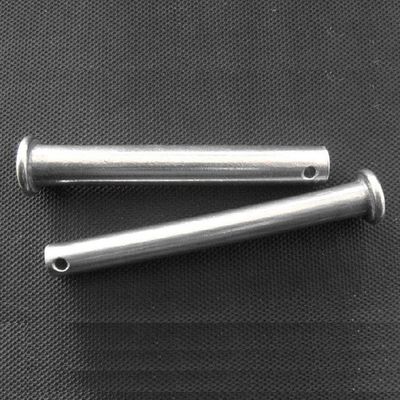

Zinc Plated Kelas 8.8 Clevis Pin And Key DIN1444 ISO2341 EN22341 Dengan Kepala

  • Zinc Plated Class 8.8 Clevis Pin And Key DIN1444 ISO2341 EN22341 With Head
  • Zinc Plated Class 8.8 Clevis Pin And Key DIN1444 ISO2341 EN22341 With Head
  • Zinc Plated Class 8.8 Clevis Pin And Key DIN1444 ISO2341 EN22341 With Head
  • Zinc Plated Class 8.8 Clevis Pin And Key DIN1444 ISO2341 EN22341 With Head
  • Zinc Plated Class 8.8 Clevis Pin And Key DIN1444 ISO2341 EN22341 With Head
Tempat asal PROVINSI JIANGSU CINA
Nama merek YingYan
Sertifikasi ISO9000
Nomor model Φ10-Φ25
Kuantitas min Order 1000 buah
Harga negotiable
Kemasan rincian Kotak Kecil, Kantong Plastik, Massal dalam Karton

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.

x
Detail produk
nama Pin Clevis dengan kepala Standar GB/DIN/ASME/EN/ISO&dll.
Bahan Baja karbon 35K Pengolahan permukaan Plat seng
Warna Biru-Putih Kelas 8.8
Ukuran Φ10-Φ25/sesuai kebutuhan Anda Panjang 25-100mm/sesuai kebutuhan Anda
Menyoroti

Pin Clevis berlapis seng

,

Pin dan Kunci DIN1444

,

Clevis Pin dan Kunci
Anda dapat mencentang produk yang Anda butuhkan dan berkomunikasi dengan kami di papan pesan.
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Φ10*25 Φ10 25 10000
Φ25*100 Φ25 100 10000
If you have more needs, please contact customer service 1 1 1
Tinggalkan pesan
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Deskripsi Produk

DIN1444 ISO2341 EN22341 Baja Karbon 35K Zinc Plated Zinc Putih Kelas 8.8 Clevis Pin Dengan Kepala Φ10-Φ16



Zinc Plated Kelas 8.8 Clevis Pin And Key DIN1444 ISO2341 EN22341 Dengan Kepala 0

Nominal Diameter 3 4 5 6 8 10 12
d
d maksimal 3 4 5 6 8 10 12
menit 2.94 3.925 4.925 5.925 7.91 9.91 11.89
dk maksimal 5 6 8 10 14 18 20
menit 4.7 5.7 7.64 9.64 13.57 17.57 19.48
d1 maksimal 0.94 1.14 1.34 1.74 2.14 3.38 3.38
menit 0.8 1 1.2 1.6 2 3.2 3.2
k Ukuran Nominal 1 1 1.6 2 3 4 4
maksimal 1.125 1.125 1.725 2.125 3.125 4.15 4.15
menit 0.875 0.875 1.475 1.875 2.875 3.85 3.85
Lh menit 1.6 2.2 2.9 3.2 3.5 4.5 5.5
Nominal Diameter 14 16 18 20 22 24 27
d
d maksimal 14 16 18 20 22 24 27
menit 13.89 15.89 17.89 19.87 21.87 23.87 26.87
dk maksimal 22 25 28 30 33 36 40
menit 21.48 24.48 27.48 29.48 32.38 35.38 39.38
d1 maksimal 4.18 4.18 5.18 5.18 5.18 6.52 6.52
menit 4 4 5 5 5 6.3 6.3
k Ukuran Nominal 4 4.5 5 5 5.5 6 6
maksimal 4.15 4.65 5.15 5.15 5.65 6.15 6.15
menit 3.85 4.35 4.85 4.85 5.35 5.85 5.85
Lh menit 6 6 7 8 8 9 9
Nominal Diameter 30 33 36 40 45 50 55
d
d maksimal 30 33 36 40 45 50 55
menit 29.87 32.84 35.84 39.84 44.84 49.84 54.81
dk maksimal 44 47 50 55 60 66 72
menit 43.38 46.38 49.38 54.26 59.26 65.26 71.26
d1 maksimal 8.22 8.22 8.22 8.22 10.22 10.22 10.22
menit 8 8 8 8 10 10 10
k Ukuran Nominal 8 8 8 8 9 9 11
maksimal 8.18 8.18 8.18 8.18 9.18 9.18 11.215
menit 7.82 7.82 7.82 7.82 8.82 8.82 10.785
Lh menit 10 10 10 10 12 12 14
Nominal Diameter 60 70 80 90 100
d
d maksimal 60 70 80 90 100
menit 59.81 69.81 79.81 89.78 99.78
dk maksimal 78 90 100 110 120
menit 77.26 89.13 99.13 109.13 119.13
d1 maksimal 10.22 13.27 13.27 13.27 13.27
menit 10 13 13 13 13
k Ukuran Nominal 12 13 13 13 13
maksimal 12.215 13.215 13.215 13.215 13.215
menit 11.785 12.785 12.785 12.785 12.785
Lh menit 14 16 16 16 16



Karakteristik:

  • Arus pin kepala DIN1444 dirancang dalamPersetujuandengan standar internasional, menampilkan berbagai ukuran yang menawarkan berbagai pilihan untuk memenuhi persyaratan.
  • Mereka dapat dibuat dari berbagai bahan, termasuk kelas baja tahan karat 304, 316, 2205, 2507, 310S, 904L, serta baja karbon, untuk memenuhi lingkungan kerja yang beragamdanpersyaratan.
  • DIN1444 pin terutama digunakan untuk menghubungkan dua poros atauperalatanSetelah koneksi dilakukan dengan menggunakan pin, sebuah pin split dimasukkan ke lubang yang terletak di ujung pin untuk mengamankan benda kerja di tempatnya.

Keuntungan:

  • Alasan mengapa DIN1444 cocok untukBerbagailingkungan industri dan skenario aplikasi karena beragam spesifikasi dan pilihan material yang melimpah.
  • Kombinasi pin dan pin cotterMemastikanStabilitas dan keandalan koneksi.
  • Produksi dan pembuatan pin engsel mematuhi ketat standar DIN, memastikan dimensi yang tepat, menjamin kualitas produk dankecocokan, mengurangi kesulitan pemeliharaan dan penggantian, dan akhirnya menghemat biaya.

Skenario aplikasi:

  • Sistem Pompa, Katup, dan Pipa: Dalam sistem transportasi cairan, pin DIN1444 banyak digunakan untuk menghubungkan dan memperbaiki pompa, katup, dan pipa.
  • Industri Petrokimia: Karena lingkungan kerja khusus di industri petrokimia, konektor tahan korosi dan kekuatan tinggi diperlukan.DIN1444 pin menjadi pilihan yang ideal karena berbagai pilihan bahan dan metode koneksi yang stabil.
  • Peralatan Teknik Kelautan: Dalam peralatan teknik kapal, pin DIN1444 menyediakan koneksi yang stabil dan dapat diandalkan, memastikan bahwa peralatan bekerja dengan baik di lingkungan laut yang keras.
  • Generasi Listrik Angin: Pin DIN1444 juga memainkan peran penting dalam menghubungkan dan memantapkan peralatan dalam pembangkit listrik tenaga angin.
