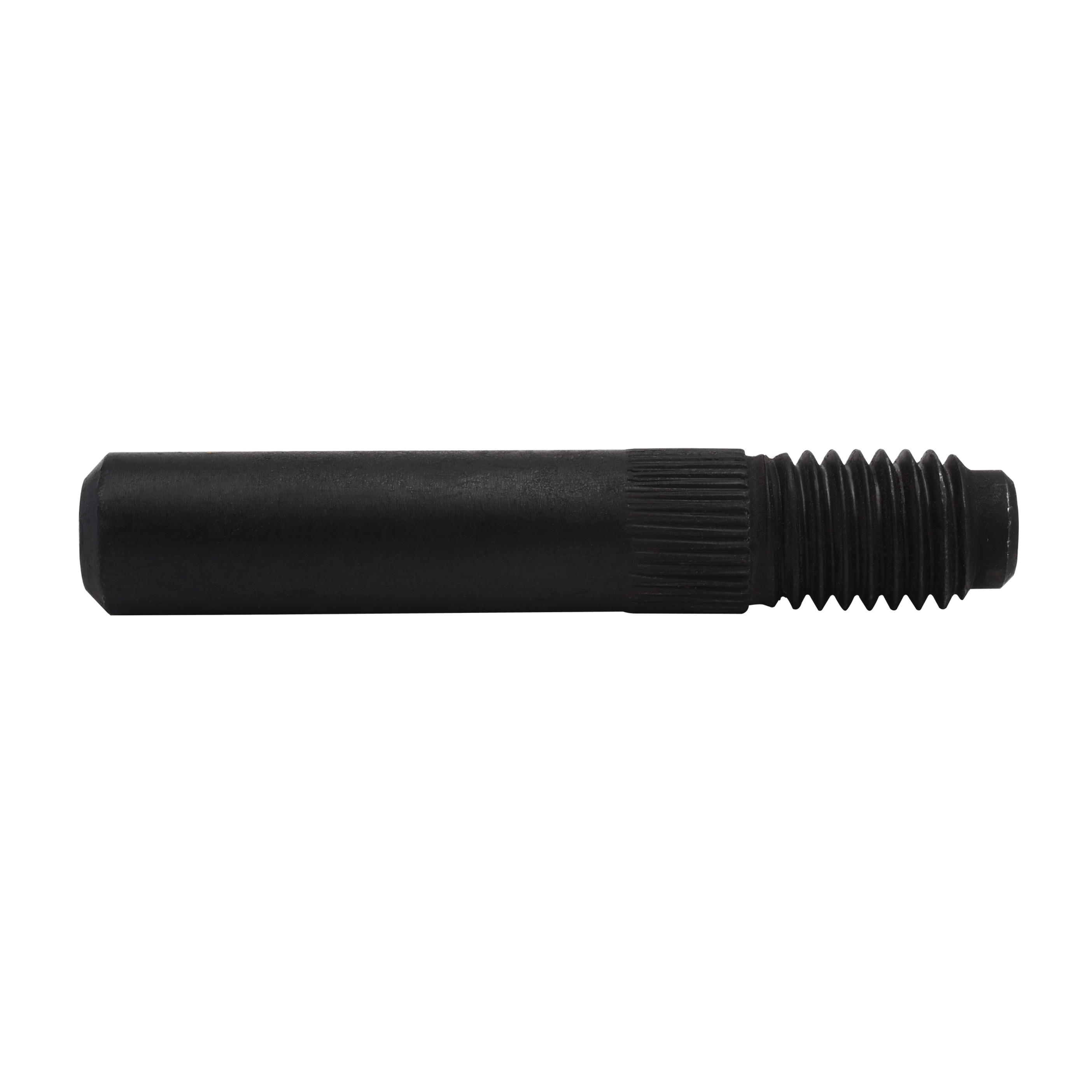

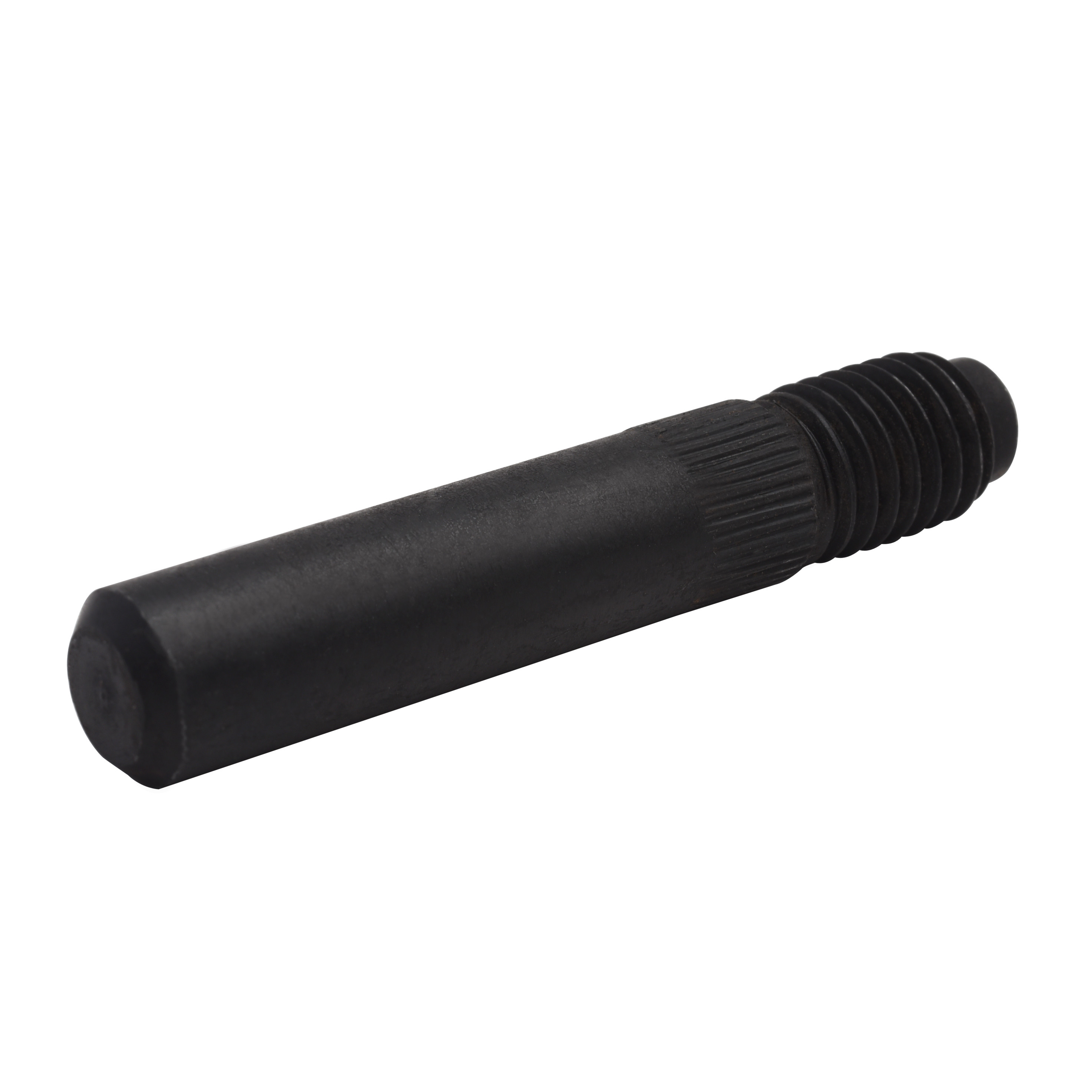

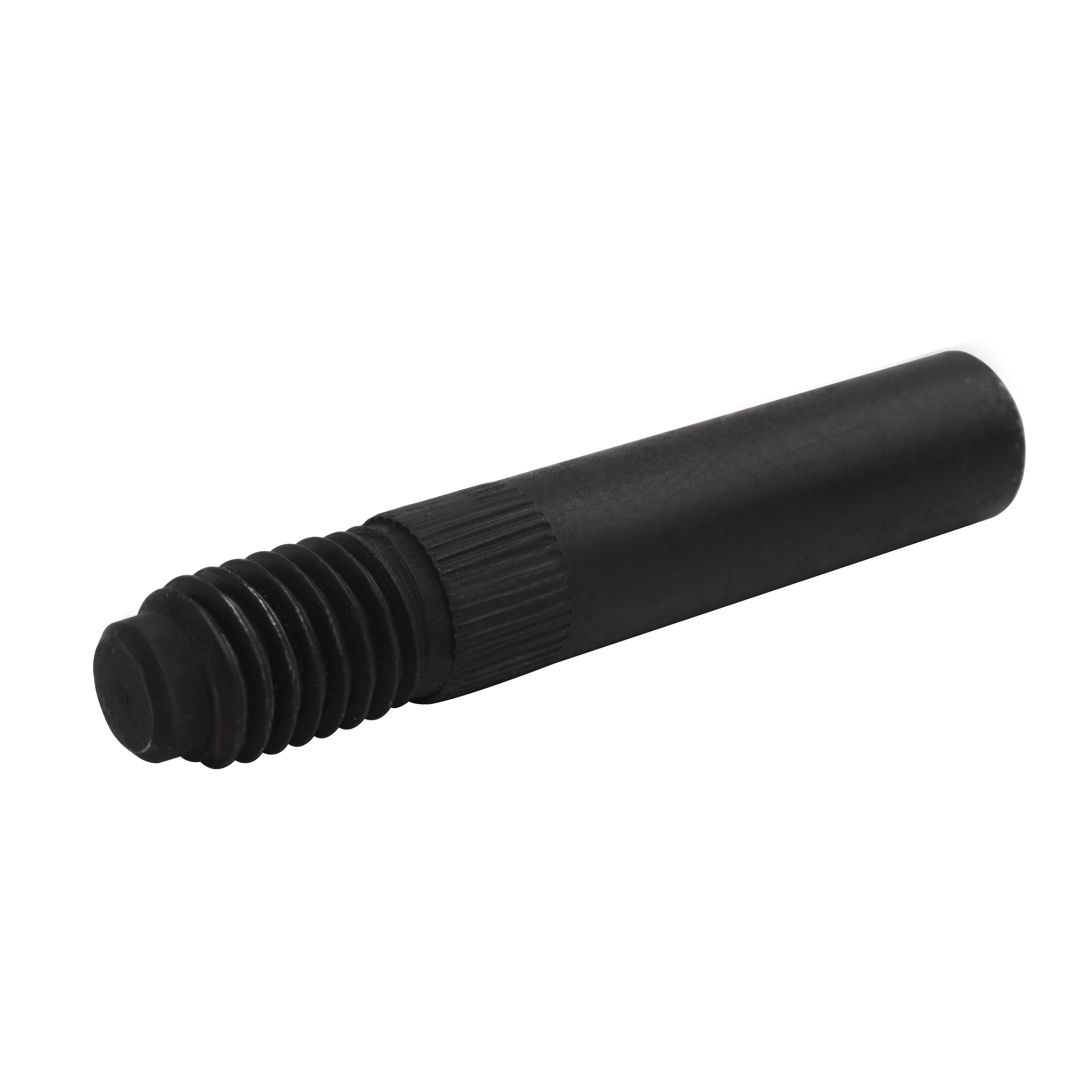

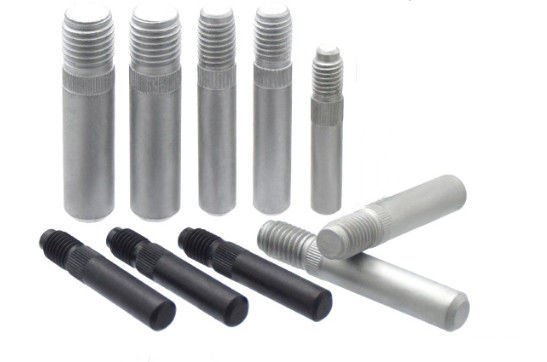

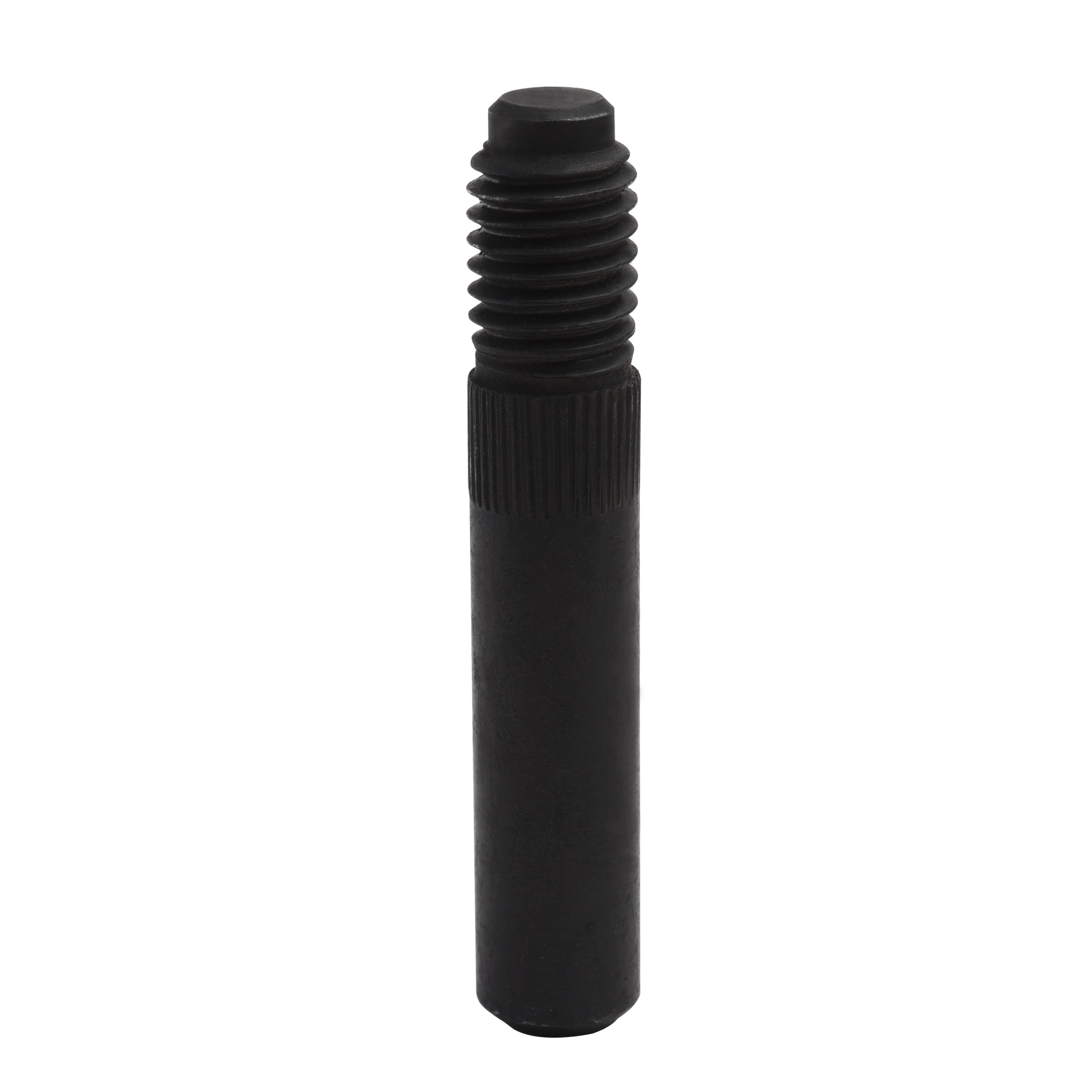

DIN7977 ISO8737 EN 28737 Pin Kerucut Baja Karbon Dengan Dacromet Hitam
| Tempat asal | PROVINSI JIANG SU CINA |
|---|---|
| Nama merek | YingYan |
| Sertifikasi | ISO9000 |
| Nomor model | panjang55~70mm |
| Kuantitas min Order | 1000 buah |
| Harga | negotiable |
| Kemasan rincian | Kotak Kecil, Kantong Plastik, Massal dalam Karton, |
Hubungi saya untuk sampel gratis dan kupon.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.
xDetail produk
| nama | Pin Lancip Dengan Benang Eksternal | Standar | GB/DIN/ASME/EN/ISO&dll. |
|---|---|---|---|
| Bahan | 45 # baja | Selesaikan | Menghitam, Dacromet |
| Layanan | OEM/ODM | Bentuk | Lancip |
| Ukuran | M10-M16/Menurut kebutuhan Anda | ||
| Menyoroti | Pins Taper Steel Thread Eksternal,Pin Kerucut Baja Karbon,DIN 7977 Taper Pin |
||
Deskripsi Produk
Pin dengan benang eksternal
| Nominal Diameter | 5 | 6 | 8 | 10 | 12 | 14 | |
| d | |||||||
| P | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 1.75 | |
| d | maksimal | 5 | 6 | 8 | 10 | 12 | 14 |
| menit | 4.952 | 5.952 | 7.942 | 9.942 | 11.93 | 13.93 | |
| b | maksimal | 15.6 | 20 | 24.5 | 27 | 30.5 | 33.5 |
| menit | 14 | 18 | 22 | 24 | 27 | 30 | |
| a | maksimal | 2.4 | 3 | 4 | 4.5 | 5.3 | 6 |
| d2 | M5 | M6 | M8 | M10 | M12 | M12 | |
| r1 | ≈ | 0.3 | 0.4 | 0.4 | 0.5 | 0.6 | 0.6 |
| r2 | ≈ | 0.6 | 0.6 | 0.6 | 1 | 1 | 1 |
| dp | h13 | 3.5 | 4 | 5.5 | 7 | 8.5 | 8.5 |
| z | 0 | 1.25 | 1.5 | 2 | 2.5 | 3 | 3 |
| Nominal Diameter | 16 | 20 | 25 | 30 | 40 | 50 | |
| d | |||||||
| P | 2 | 2 | 2.5 | 3 | 3.5 | 4 | |
| d | maksimal | 16 | 20 | 25 | 30 | 40 | 50 |
| menit | 15.93 | 19.916 | 24.916 | 29.916 | 39.9 | 49.9 | |
| b | maksimal | 39 | 39 | 45 | 52 | 65 | 78 |
| menit | 35 | 35 | 40 | 46 | 58 | 70 | |
| a | maksimal | 6 | 6 | 7.5 | 9 | 10.5 | 12 |
| d2 | M16 | M16 | M20 | M24 | M30 | M36 | |
| r1 | ≈ | 0.8 | 0.8 | 1 | 1 | 1.2 | 1.6 |
| r2 | ≈ | 1.6 | 1.6 | 1.6 | 2.5 | 2.5 | 4 |
| dp | h13 | 12 | 12 | 15 | 18 | 23 | 28 |
| z | 0 | 4 | 4 | 5 | 6 | 7.5 | 9 |
Fitur:
- Pin ini memiliki bentuk kerucut denganeksternalKombinasi kerucut dan benang meningkatkan presisi dalam posisi dan memastikan pemasangan yang lebih aman.
- Diproduksi menurut standar DIN 7977, pin ini memiliki dimensi yang tepat dan panjang variabel, sehingga dapat disesuaikan dengan berbagaidariskenario dan aplikasi.
- Proses manufaktur menawarkan pilihan bahan yang berbeda, termasuk baja, stainless steel, dan kuningan, masing-masing dengan keuntungan sendiri dalam halkekuatan, ketahanan korosi, dan efisiensi biaya.
- Diproduksi diPersetujuandengan DIN7977, pin memiliki ukuran yang tepat dan akurasi keseluruhan yang tinggi, memastikan kinerja yang dapat diandalkan dalam perakitan.
Keuntungan:
- Kombinasi tapering dan threading memastikan koneksi yang aman dalam perakitan, menahan getaran dan kekuatan eksternal lainnya.
- Bentuk kerucut memungkinkan untuk mudah dimasukkan ke dalam lubang, memudahkan pemasangan, sementara benang eksternal memberikanefek penguncian yang aman dan juga membuat penghapusan mudah.
- Berbagai panjang, diameter, dan pilihan bahan membuat DIN 7977 pin kerucut serbaguna dan cocok untuk berbagaiaplikasidan skenario.
Aplikasi:
- Mesin dan Peralatan: DIN 7977 pin kerucut dengan benang eksternal umumnya digunakan dalam mesin dan peralatan di mana posisi yang tepat dan aman pemasangan sangat penting, seperti dalam bantalan, kotak gigi,dan komponen transmisi lainnya.
- Industri Otomotif: Di industri otomotif, pin ini digunakan untuk mengikat komponen di mesin, transmisi, dan sistem sasis.
- Aerospace dan Pertahanan: Keakuratan dan keandalan pin kerucut DIN 7977 membuatnya cocok untuk digunakan dalam aplikasi kedirgantaraan dan pertahanan di mana kinerja dan keselamatan yang tinggi sangat penting.
Harap dicatat bahwa aplikasi spesifik dan karakteristik kinerja dapat bervariasi tergantung pada bahan, dimensi, dan desain masing-masing pin kerucut DIN 7977.
