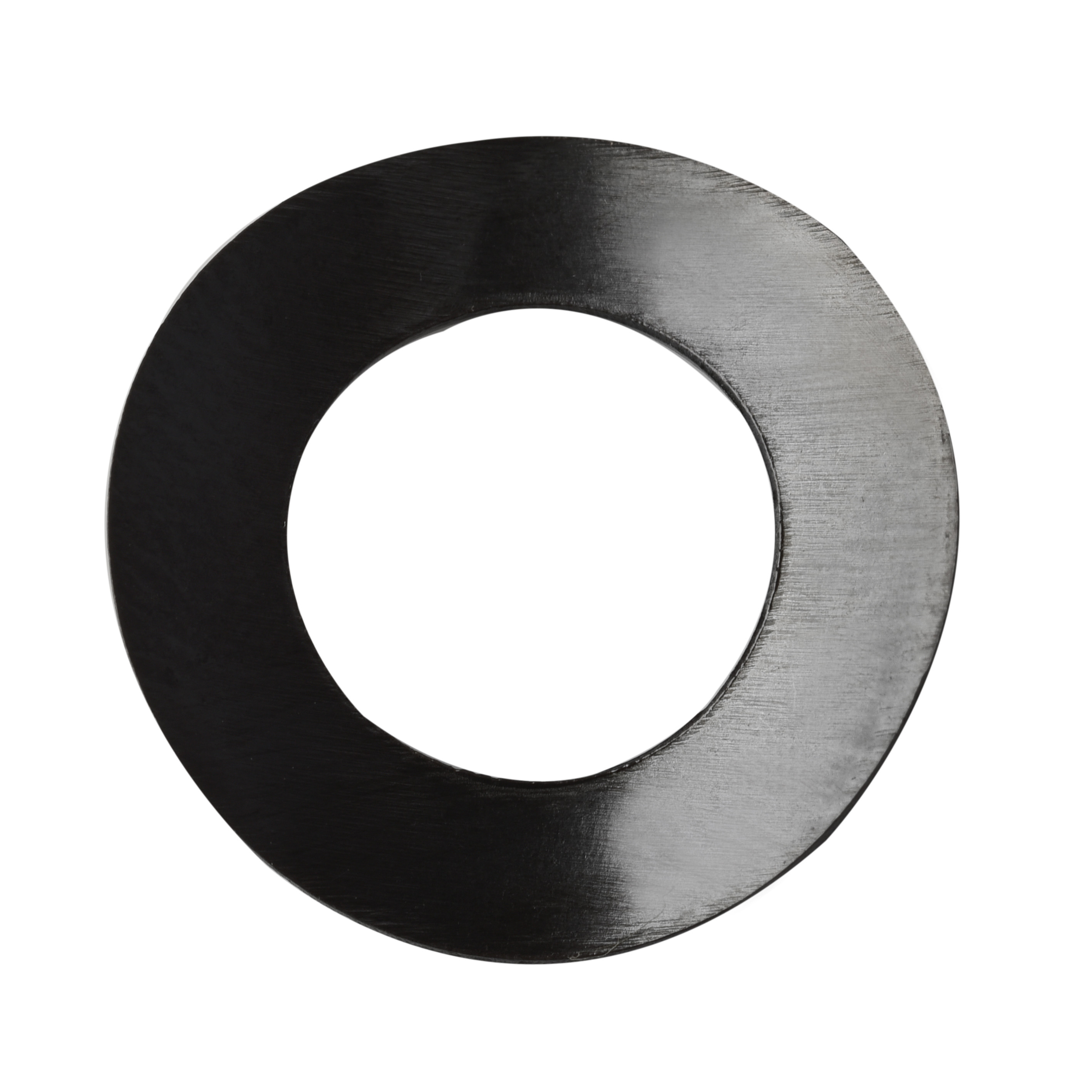

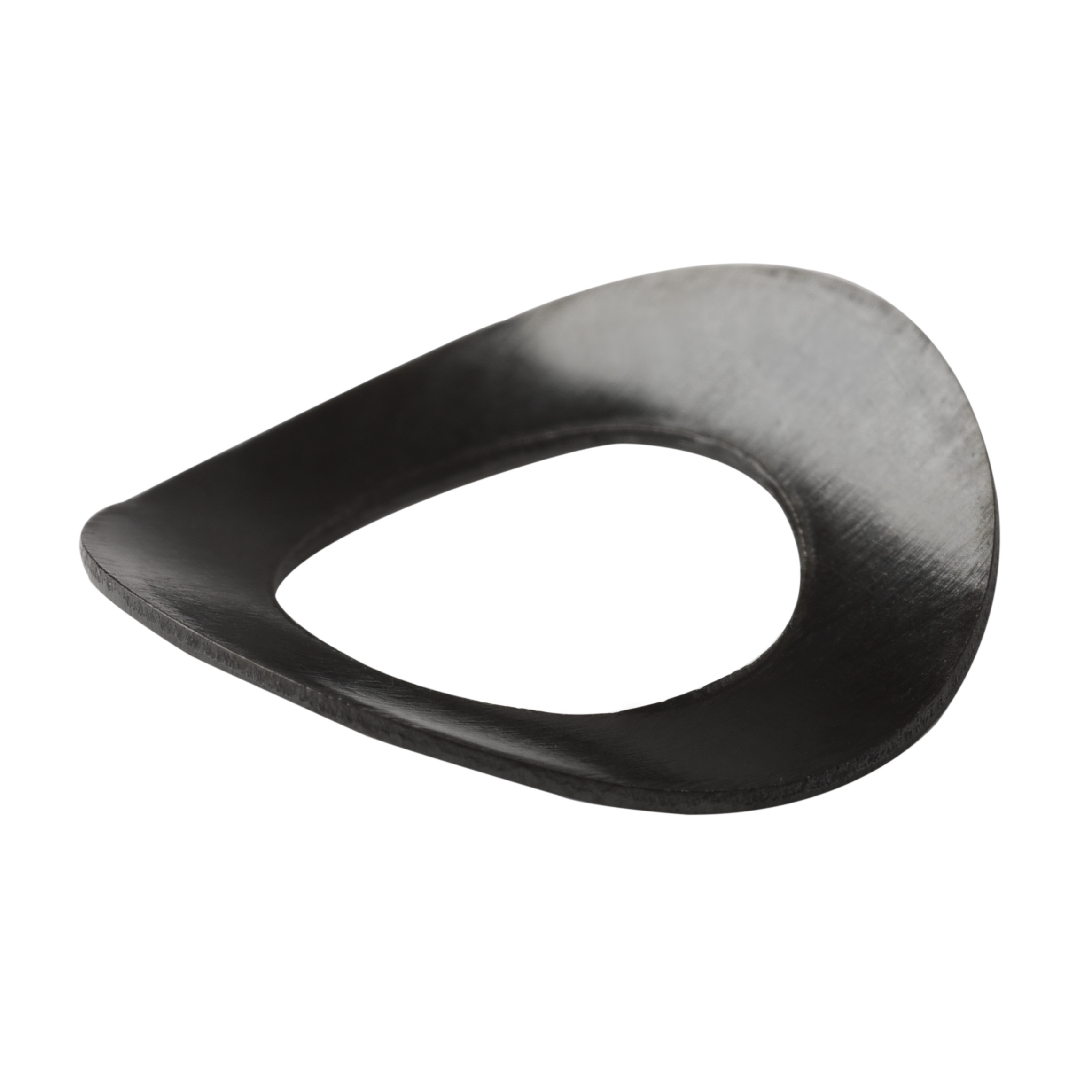

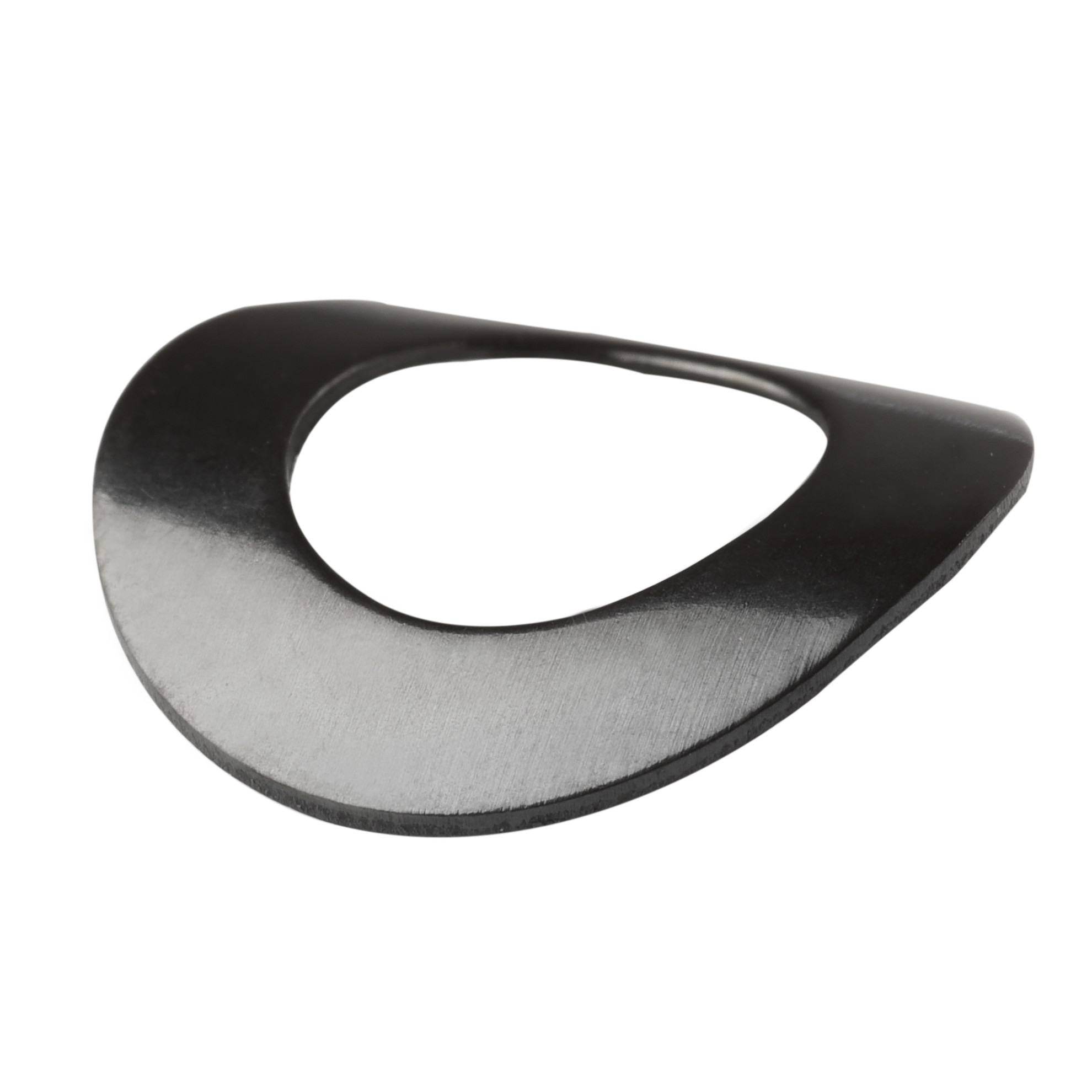

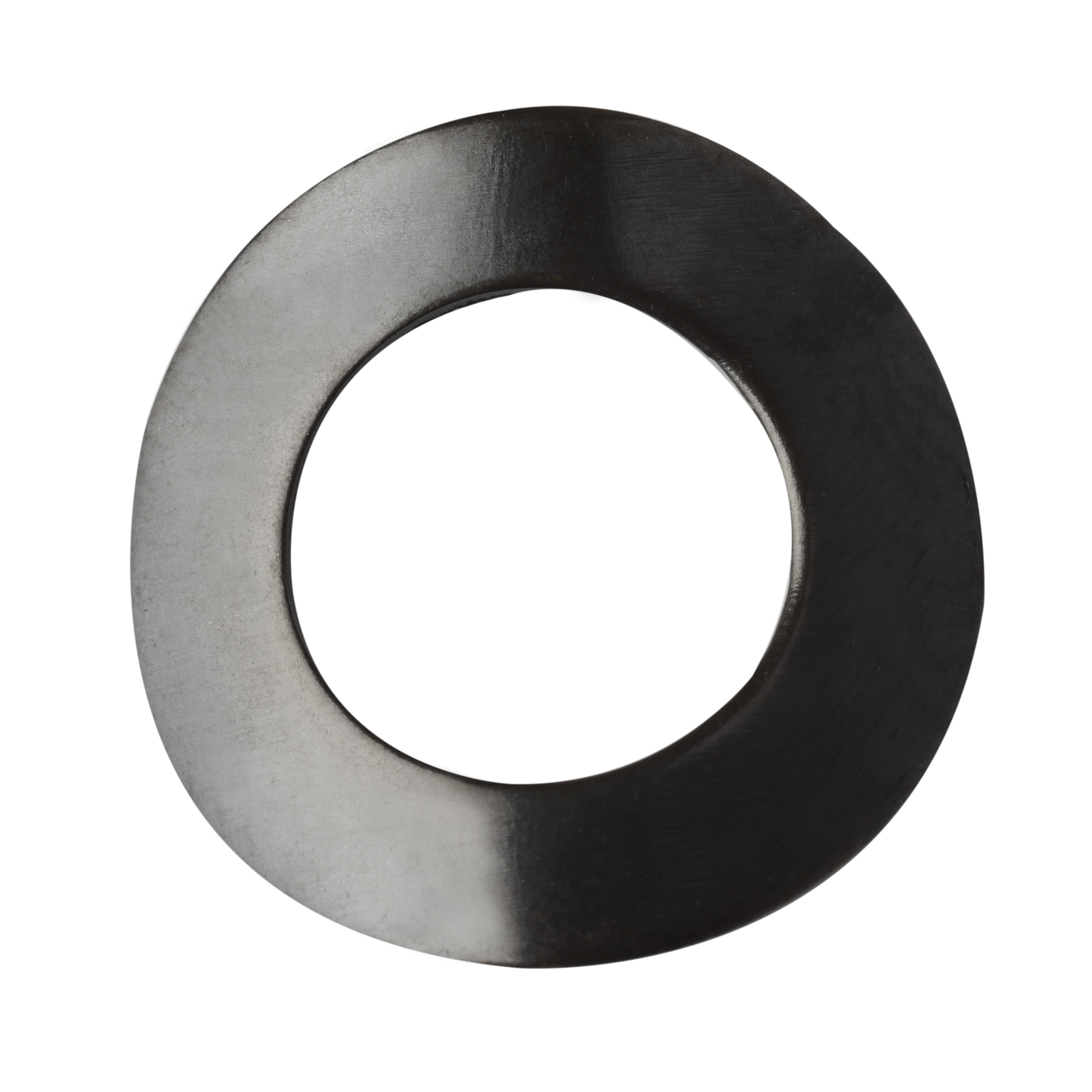

DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanisasi

  • DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanization
  • DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanization
  • DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanization
  • DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanization
Tempat asal PROVINSI JIANG SU CINA
Nama merek YingYan
Sertifikasi ISO9000
Nomor model Φ8-Φ16
Kuantitas min Order 1000 buah
Harga negotiable
Kemasan rincian Kotak Kecil, Kantong Plastik, Massal dalam Karton,

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.

x
Detail produk
Nama Mesin cuci spring melengkung Standar GB/DIN/ASME/EN/ISO&dll.
Bahan Baja tahan karat SUS304, Baja paduan 65Mn Jenis Mesin Cuci Musim Semi
Selesaikan Hitam, Zinc, Biasa, Hitam, Dacromet Pengolahan permukaan Zn- Lapisan, Dacromet, Hitam
Ukuran Φ8-Φ16/Menurut kebutuhan Anda
Menyoroti

DIN137 Mesin cuci pegas melengkung

,

Mesin cuci spring melengkung baja tahan karat

,

Mesin cuci spring lock yang melengkung
Tinggalkan pesan
Deskripsi Produk

Din137 Gb860 Curved Spring Washers Stainless Steel Sus304 Alloy Steel 65mn Plain/Galvanisasi/Blacked/Dacromet

Pencuci pegas melengkung, juga dikenal sebagai pencuci gelombang atau pencuci Belleville, adalah komponen logam tipis berbentuk cakram dengan kelengkungan cembung atau cekung.Mereka dirancang untuk memberikan preload terkontrol atau kekuatan pegas ketika dikompresi antara dua permukaanMesin cuci ini sering digunakan dalam perakitan mekanis untuk menyesuaikan, pra-pemuatan, atau mengkompensasi variasi dimensi.

Berikut adalah beberapa poin penting tentang mesin cuci pegas melengkung:

  1. Bahan-bahan: Mereka biasanya terbuat dari baja pegas atau baja tahan karat, tergantung pada persyaratan aplikasi.

  2. Fungsi: Ketika dikompresi, spring washer melengkung memberikan kekuatan pegas yang dapat digunakan untuk pra-bearing beban, sendi, atau pengikat.atau mengimbangi keausan.

  3. Keuntungan:

    • Mereka menawarkan tingkat mata air yang tinggi dibandingkan dengan jenis mata air lainnya.
    • Mereka dapat ditumpuk secara berurutan atau sejajar untuk mencapai kekuatan pra-pemuatan yang diinginkan.
    • Mereka relatif kompak dan mudah dipasang.

  4. Aplikasi:

    • Dalam peralatan presisi, untuk menyediakan preload yang konsisten dan meminimalkan variasi kinerja.
    • Dalam sendi berbalut, untuk mengkompensasi perubahan dimensi karena suhu atau beban.
    • Dalam bantalan, untuk pra-membungkus bantalan dan menjaga kontak yang tepat antara elemen rolling dan jalur.

  5. Pertimbangan Desain:

    • Kelengkungan dan ketebalan mesin cuci menentukan kecepatan pegas dan kekuatan pra-pemuatan.
    • Bahan mesin cuci harus kompatibel dengan lingkungan dan tahan korosi.
    • Menumpuk beberapa washer dapat mencapai kekuatan preload yang lebih tinggi, tetapi juga meningkatkan ketinggian keseluruhan.

  6. Pemasangan: Pencuci pegas melengkung dipasang di antara dua permukaan datar, biasanya dengan menempatkan mereka di bawah kepala baut atau kacang.memberikan kekuatan preload yang diinginkan.

Penting untuk dicatat bahwa mesin cuci pegas melengkung harus digunakan dengan hati-hati dan sesuai dengan rekomendasi produsen untuk memastikan kinerja yang tepat dan mencegah kerusakan pada perakitan.



DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanisasi 0

Nominal Diameter
1 1.2 1.4 1.7 1.8 2 2.3 2.6
d Min=ukuran nominal
maksimal
dc Ukuran Nominal
maksimal
menit
h Ukuran Nominal
maksimal
menit
H menit
maksimal
per 1000 unit ≈ kg ≈
1.1 1.3 1.5 1.8 1.9 2.2 2.5 2.8
1.35 1.55 1.75 2.05 2.15 2.45 2.75 3.05
2.5 3 3 4 4 4.5 5 5.5
2.8 3.3 3.3 4.375 4.375 4.875 5.375 5.875
2.2 2.7 2.7 3.625 3.625 4.125 4.625 5.125
0.2 0.2 0.25 0.25 0.25 0.3 0.3 0.3
0.22 0.22 0.27 0.27 0.27 0.33 0.33 0.33
0.18 0.18 0.23 0.23 0.23 0.27 0.27 0.27
0.35 0.35 0.4 0.45 0.45 0.5 0.5 0.55
0.7 0.7 0.8 0.9 0.9 1 1 1.1
0.006 0.009 0.01 0.02 0.02 0.028 0.035 0.041
Nominal Diameter
3 3.5 4 5 6 7 8 10
d Min=ukuran nominal
maksimal
dc Ukuran Nominal
maksimal
menit
h Ukuran Nominal
maksimal
menit
H menit
maksimal
per 1000 unit ≈ kg ≈
3.2 3.7 4.3 5.3 6.4 7.4 8.4 10.5
3.5 4 4.6 5.6 6.76 7.76 8.76 10.93
6 7 8 10 11 12 15 18
6.375 7.45 8.45 10.45 11.55 12.55 15.55 18.55
5.625 6.55 7.55 9.55 10.45 11.45 14.45 17.45
0.4 0.4 0.5 0.5 0.5 0.5 0.5 0.8
0.45 0.45 0.55 0.55 0.55 0.55 0.55 0.86
0.35 0.35 0.45 0.45 0.45 0.45 0.45 0.74
0.65 0.7 0.8 0.9 1.1 1.2 1.7 2
1.3 1.4 1.6 1.8 2.2 2.4 3.4 4
0.063 0.088 0.14 0.222 0.247 0.265 0.476 1.05
