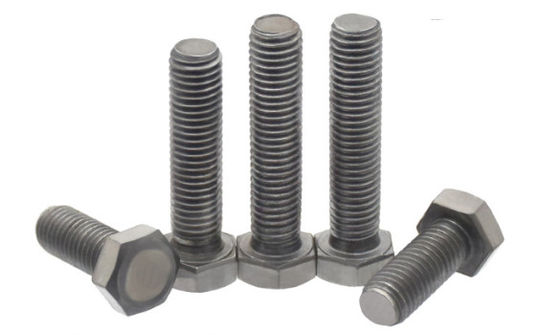

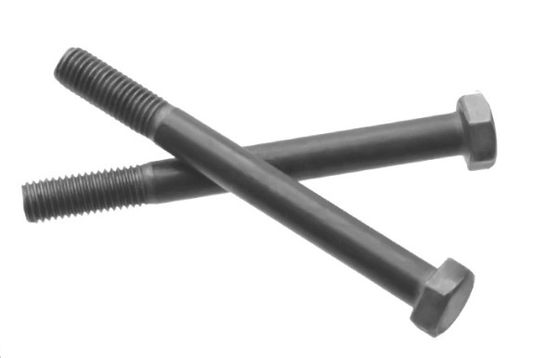

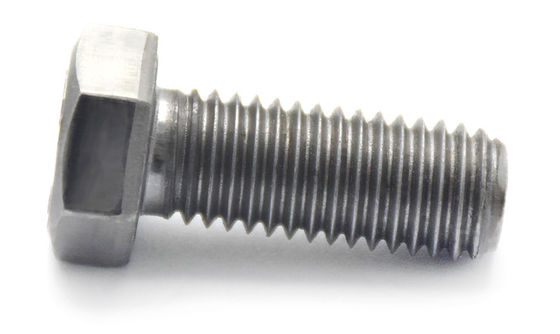

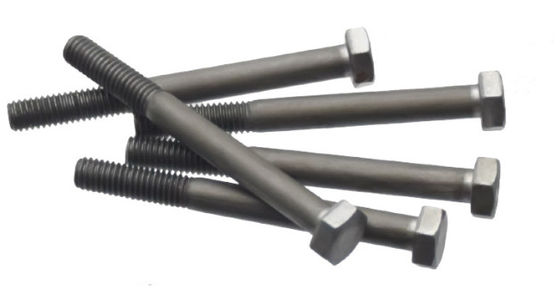

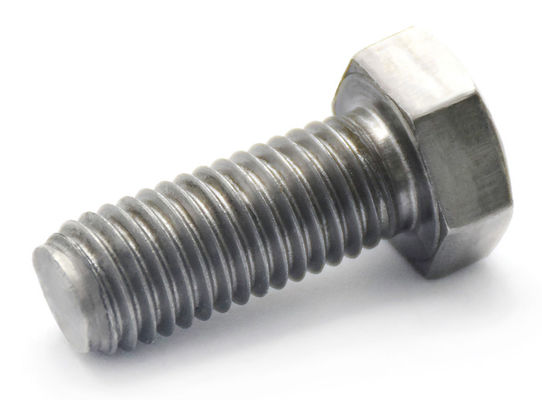

Full / Half Thread Plain Carbon Steel Hexagon Head Bolts Dengan Pitch Fine DIN961 EN ISO8676

  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
Tempat asal PROVINSI JIANG SU CINA
Nama merek YingYan
Sertifikasi ISO9000
Nomor model M10-M20
Kuantitas min Order 1000 buah
Harga negotiable
Kemasan rincian Kotak Kecil, Kantong Plastik, Massal dalam Karton,

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.

x
Detail produk
nama Baut kepala segi enam dengan ulir pitch halus Standar GB/DIN/ASME/EN/ISO&dll.
Bahan-bahan Baja karbonQ195,35K; Perawatan permukaan Polos, Poles
Kelas 4.8/8.8/ 10.9 Ukuran M10-M20/Sesuai kebutuhan Anda
Panjang 18mm-55mm/Sesuai kebutuhan Anda
Menyoroti

Bolt Kepala Hexagon Baja Karbon

,

Bolt Kepala Hexagon polos

,

Bolt kepala hex setengah benang
Anda dapat mencentang produk yang Anda butuhkan dan berkomunikasi dengan kami di papan pesan.
specifications and models Nominal diameter of thread（mm） Length(mm) thread pitch(mm)
Grade4.8/Carbon steel Q195 16 18 1.5
M16*1.5*18 M16 18 1.5
Grade8.8/Carbon steel 35K 10-20 30-55 1.25-1.5
M10*1.25*30 M10 30 1.25
M16*1.5*35 M16 35 1.5
M20*1.5*55 M20 55 1.5
Grade 10.9/Alloy steel 40Cr M16 45 1.5
If you have more needs, please contact customer service 1 1 1
Tinggalkan pesan
specifications and models Nominal diameter of thread（mm） Length(mm) thread pitch(mm)
Deskripsi Produk

DIN961 EN ISO8676 Full/Half Thread Baja Karbon Hexagon Head Bolts dengan Fine Pitch Thread Kelas 4.8,6.8,8.8 Biasa saja



Full / Half Thread Plain Carbon Steel Hexagon Head Bolts Dengan Pitch Fine DIN961 EN ISO8676 0

Benang sekrup M8 M10 M12 M14 M16 M18 M20 M22 M24
d
P Pitch Benang halus-1 1 1 1.5 1.5 1.5 2 1.5 2 2
Benang halus-2 - 1.25 1.25 - - 1.5 2 1.5 1.5
a maksimal 3 3.75 4.5 4.5 4.5 6 6 6 6
c menit 0.15 0.15 0.15 0.15 0.2 0.2 0.2 0.2 0.2
maksimal 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
Da maksimal 9.2 11.2 13.7 15.7 17.7 20.2 22.4 24.4 26.4
D.W. Kelas A menit 11.6 15.6 17.4 20.5 22.5 25.3 28.2 30 33.6
Kelas B menit 11.4 15.4 17.2 20.1 22 24.8 27.7 29.5 33.2
e Kelas A menit 14.38 18.9 21.1 24.49 26.75 30.14 33.53 35.72 39.98
Kelas B menit 14.2 18.72 20.88 23.91 26.17 29.56 32.95 35.03 39.55
k Ukuran Nominal 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15
Kelas A menit 5.15 6.22 7.32 8.62 9.82 11.28 12.28 13.78 14.78
maksimal 5.45 6.58 7.68 8.98 10.18 11.72 12.72 14.22 15.22
Kelas B menit 5.06 6.11 7.21 8.51 9.71 11.15 12.15 13.65 14.65
maksimal 5.54 6.69 7.79 9.09 10.29 11.85 12.85 14.35 15.35
k1 menit 3.54 4.28 5.05 5.96 6.8 7.8 8.5 9.6 10.3
r menit 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8
s max=ukuran nominal 13 17 19 22 24 27 30 32 36
Kelas A menit 12.73 16.73 18.67 21.67 23.67 26.67 29.67 31.61 35.38
Kelas B menit 12.57 16.57 18.48 21.16 23.16 26.16 29.16 31 35
Berat per 1000 produk baja (≈ kg)       - - - - - - - - -
Benang sekrup M27 M30 M33 M36 M39 M42 M45 M48 M52
d
P Pitch Benang halus-1 2 2 2 3 3 3 3 3 3
Benang halus-2 - - - - - - - - -
a maksimal 6 6 6 9 9 9 9 9 9
c menit 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3
maksimal 0.8 0.8 0.8 0.8 1 1 1 1 1
Da maksimal 30.4 33.4 36.4 39.4 42.4 45.6 48.6 52.6 56.6
D.W. Kelas A menit - - - - - - - - -
Kelas B menit 38 42.7 46.6 51.1 55.9 59.9 64.7 69.4 74.2
e Kelas A menit - - - - - - - - -
Kelas B menit 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25
k Ukuran Nominal 17 18.7 21 22.5 25 26 28 30 33
Kelas A menit - - - - - - - - -
maksimal - - - - - - - - -
Kelas B menit 16.65 18.28 20.58 22.08 24.58 25.58 27.58 29.58 32.5
maksimal 17.35 19.12 21.42 22.92 25.42 26.42 28.42 30.42 33.5
k1 menit 11.7 12.8 14.4 15.5 17.2 17.9 19.3 20.9 22.8
r menit 1 1 1 1 1 1.2 1.2 1.6 1.6
s max=ukuran nominal 41 46 50 55 60 65 70 75 80
Kelas A menit - - - - - - - - -
Kelas B menit 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1
Berat per 1000 produk baja (≈ kg)       - - - - - - - - -



Keuntungan:

  1. Bolt pitch halus biasanya digunakan dalam situasi yang membutuhkan koneksi kekuatan tinggi.memungkinkanbaut untuk menyebarkan kekuatan di atas area kontak yang lebih kecil, sehingga meningkatkan kekuatan per unit area.Hal ini membuat baut mampu menahan tegangan yang lebih tinggi dan memiliki kapasitas bantalan yang lebih tinggi ketika dikenakan beban yang sama.
  2. Desain pitch halusbenangmemungkinkan penyesuaian yang lebih ketat antara baut dan kacang, mengurangi celah dan kelonggaran selama proses perakitan, meningkatkan presisi perakitan,dan memastikan stabilitas dan keandalan koneksi.
  3. Desain pitch halus mengurangiPengisiandalam pas yang ketat, meningkatkan kemampuan penyegelan, dan cocok untuk aplikasi yang membutuhkan penyegelan.
  4. Desain kepala heksagonal menawarkansuperiorEfisiensi transmisi pegangan dan torsi, sehingga lebih mudah untuk memanipulasi baut dengan alat seperti kunci atau obeng selama proses instalasi dan pembongkaran.

Karakteristik:

  1. Desain Pitch Fine: Seperti yang disebutkan, benang pitch halus adalah karakteristik utama baut ini, memberikan keuntungan yang disebutkan di atas.
  2. Kepala Heksagon: Desain kepala heksagon memastikan stabilitas selama operasi dan mudah berputar dengan alat.
  3. Pergantian yang Baik: Mengikuti standar internasional yang seragam, baut ini memiliki kemampuan bergantian yang baik, sehingga mudah bagi pengguna untuk memilih dan menggantinya.

Aplikasi:

  1. Peralatan Presisi Tinggi: Karena presisi tinggi dan kinerja penyegelan yang sangat baik dari baut pitch halus, mereka sering digunakan dalam peralatan yang membutuhkan koneksi yang tepat,seperti instrumen presisi dan peralatan aerospace.
  2. Lingkungan Getaran: Kekuatan tinggi dan kinerja penguncian yang unggul dari baut pitch halus membuatnya cocok untuk aplikasi yang tunduk pada getaran dan benturan, seperti mobil, sepeda motor, dan kapal.
  3. Aplikasi Penyegelan: Kepadatan bolt pitch halus membuatnya sangat cocok untuk aplikasi penyegelan, seperti pipa dan tangki bahan bakar.
