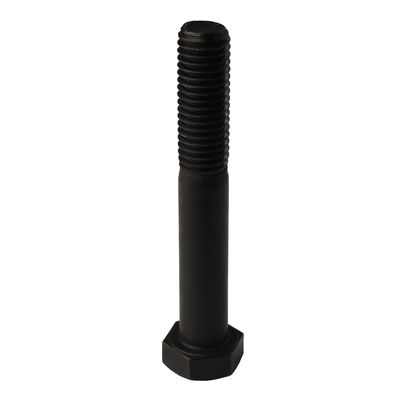

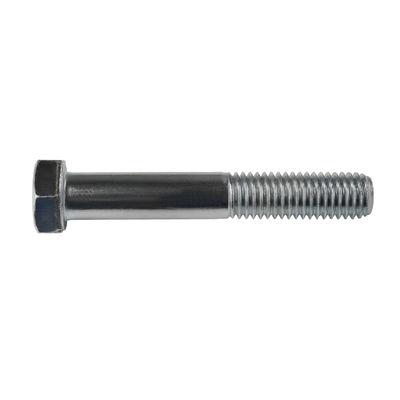

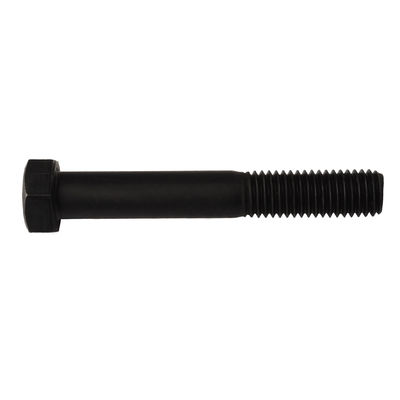

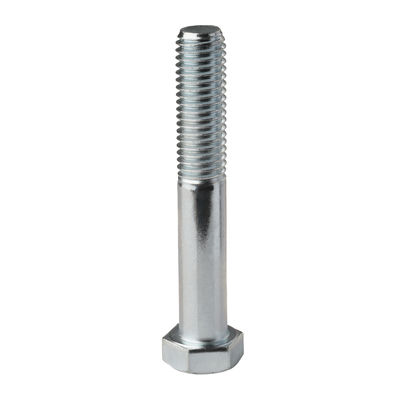

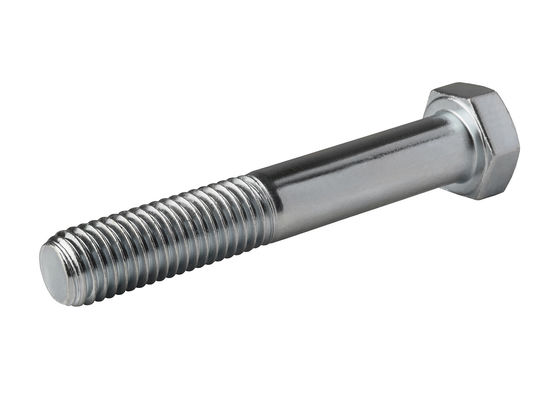

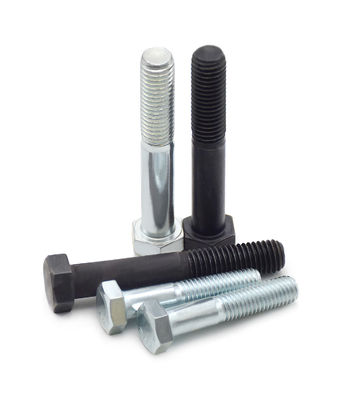

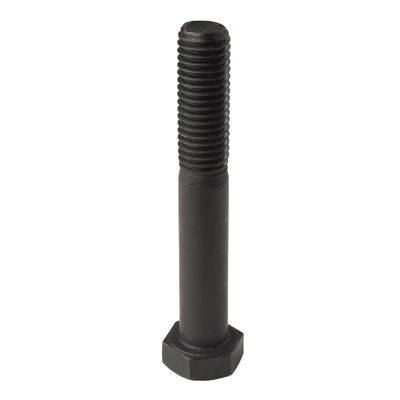

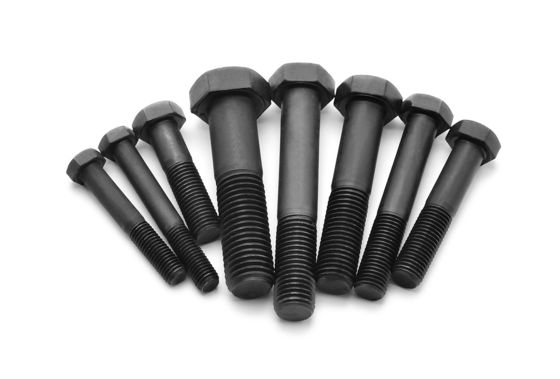

Hex Head Industrial Bolt Parsial Threaded DIN931-1 EN ISO4014 Kelas 8.8 10.9
| Tempat asal | PROVINSI JIANG SU CINA |
|---|---|
| Nama merek | YingYan |
| Sertifikasi | ISO9000 |
| Nomor model | M5-M42 |
| Kuantitas min Order | 1000 buah |
| Harga | negotiable |
| Kemasan rincian | Kotak Kecil, Kantong Plastik, Massal dalam Karton, |
Hubungi saya untuk sampel gratis dan kupon.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.
xDetail produk
| nama | Bolt kepala heksagon kelas A dan B sebagian bergaris | Standar | GB/DIN/ASME/EN/ISO&dll. |
|---|---|---|---|
| Bahan-bahan | baja tahan karat/baja karbon | tipe kepala | Kepala segi enam |
| Pengolahan permukaan | dipoles, galvanis, hitam | Kelas | 8.8/ 10.9 |
| Warna | Putih-biru, kuning, Hitam, Polos | ||
| Menyoroti | Bolt Industri Kepala Hex,Kelas 8.8 Bolt Industri,Bolt Kepala Hex DIN931-1 |
||
Deskripsi Produk
DIN931-1 EN ISO4014 Hexagon Head Bolts Kelas A dan B Bagian-Bagian Threaded Kelas8.8 10.9
| Ukuran benang | M1.6 | M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | (M7) | M8 | M10 | M12 | ||
| d | ||||||||||||||
| P | Pitch benang | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | |
| b | Pengadil. | L≤125 | 9 | 10 | 11 | 12 | 13 | 14 | 16 | 18 | 20 | 22 | 26 | 30 |
| 125 < L ≤ 200 | - | - | - | - | - | - | 22 | 24 | 26 | 28 | 32 | 36 | ||
| L> 200 | - | - | - | - | - | - | - | - | - | - | 45 | 49 | ||
| c | menit | 0.1 | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |
| maksimal | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 | ||
| da | maksimal | 2 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 7.8 | 9.2 | 11.2 | 13.7 | |
| ds | max=ukuran nominal | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | |
| menit | Kelas A | 1.46 | 1.86 | 2.36 | 2.86 | 3.32 | 3.82 | 4.82 | 5.82 | 6.78 | 7.78 | 9.78 | 11.73 | |
| Kelas B | - | - | - | - | - | - | - | - | - | - | - | - | ||
| dw | menit | Kelas A | 2.4 | 3.2 | 4.1 | 4.6 | 5.1 | 5.9 | 6.9 | 8.9 | 9.8 | 11.6 | 15.6 | 17.4 |
| Kelas B | - | - | - | - | - | - | - | - | - | - | - | - | ||
| e | menit | Kelas A | 3.41 | 4.32 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 |
| Kelas B | - | - | - | - | - | - | - | - | - | - | - | - | ||
| k | Ukuran Nominal | 1.1 | 1.4 | 1.7 | 2 | 2.4 | 2.8 | 3.5 | 4 | 4.8 | 5.3 | 6.4 | 7.5 | |
| Kelas A | menit | 0.98 | 1.28 | 1.58 | 1.88 | 2.28 | 2.68 | 3.35 | 3.85 | 4.65 | 5.15 | 6.22 | 7.32 | |
| maksimal | 1.22 | 1.52 | 1.82 | 2.12 | 2.52 | 2.92 | 3.65 | 4.15 | 4.95 | 5.45 | 6.58 | 7.68 | ||
| Kelas B | menit | - | - | - | - | - | - | - | - | - | - | - | - | |
| maksimal | - | - | - | - | - | - | - | - | - | - | - | - | ||
| k1 | menit | 0.7 | 0.9 | 1.1 | 1.3 | 1.6 | 1.9 | 2.28 | 2.63 | 3.19 | 3.54 | 4.28 | 5.05 | |
| r | menit | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.25 | 0.4 | 0.4 | 0.6 | |
| s | max=ukuran nominal | 3.2 | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | |
| menit | Kelas A | 3.02 | 3.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | |
| Kelas B | - | - | - | - | - | - | - | - | - | - | - | - | ||
| Panjang benang b | - | - | - | - | - | - | - | - | - | - | - | - | ||
| Ukuran benang | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | |||
| d | ||||||||||||||
| P | Pitch benang | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | ||
| b | Pengadil. | L≤125 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 72 | 78 | 84 | |
| 125 < L ≤ 200 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 78 | 84 | 90 | |||
| L> 200 | 53 | 57 | 61 | 65 | 69 | 73 | 79 | 85 | 91 | 97 | 103 | |||
| c | menit | 0.15 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | ||
| maksimal | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 | |||
| da | maksimal | 15.7 | 17.7 | 20.2 | 22.4 | 24.4 | 26.4 | 30.4 | 33.4 | 36.4 | 39.4 | 42.4 | ||
| ds | max=ukuran nominal | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | ||
| menit | Kelas A | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | - | - | - | - | - | ||
| Kelas B | - | 15.57 | 17.57 | 19.48 | 21.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 38.38 | |||
| dw | menit | Kelas A | 20.5 | 22.5 | 25.3 | 28.2 | 30 | 33.6 | - | - | - | - | - | |
| Kelas B | - | 22 | 24.8 | 27.7 | 29.5 | 33.2 | 38 | 42.7 | 46.6 | 51.1 | 55.9 | |||
| e | menit | Kelas A | 24.49 | 26.75 | 30.14 | 33.53 | 35.72 | 39.98 | - | - | - | - | - | |
| Kelas B | - | 26.17 | 29.56 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | |||
| k | Ukuran Nominal | 8.8 | 10 | 11.5 | 12.5 | 14 | 15 | 17 | 18.7 | 21 | 22.5 | 25 | ||
| Kelas A | menit | 8.62 | 9.82 | 11.28 | 12.28 | 13.78 | 14.78 | - | - | - | - | - | ||
| maksimal | 8.98 | 10.18 | 11.72 | 12.72 | 14.22 | 15.22 | - | - | - | - | - | |||
| Kelas B | menit | - | 9.71 | 11.15 | 12.15 | 13.65 | 14.65 | 16.65 | 18.28 | 20.58 | 22.08 | 24.58 | ||
| maksimal | - | 10.29 | 11.85 | 12.85 | 14.35 | 15.35 | 17.35 | 19.12 | 21.42 | 22.92 | 25.42 | |||
| k1 | menit | 5.96 | 6.8 | 7.8 | 8.5 | 9.6 | 10.3 | 11.7 | 12.8 | 14.4 | 15.5 | 17.2 | ||
| r | menit | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | ||
| s | max=ukuran nominal | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | ||
| menit | Kelas A | 21.67 | 23.67 | 26.67 | 29.67 | 31.61 | 35.38 | - | - | - | - | - | ||
| Kelas B | - | 23.16 | 26.16 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | |||
| Panjang benang b | - | - | - | - | - | - | - | - | - | - | - | |||
Spesifikasi
DIN931 Hexagonal Head Bolts with Partial Thread adalah baut yang mematuhi spesifikasi teknis yang ditetapkan oleh Deutsches Institut für Normung (DIN), Institut Standarisasi Jerman.Bolt ini menunjukkan beberapa fitur utama dan manfaat, membuat mereka cocok untuk berbagai aplikasi teknik.
Karakteristik struktural:
- Desain kepala siksakonal baut, mematuhi standar internasional, menawarkan fleksibilitas tinggi dan oleh karena itu memungkinkan pemasangan mudah danpenghapusanmenggunakan alat seperti kunci atau kunci soket.
- SetengahbergarisDesainmemiliki baut dengan benang hanya pada bagian batangnya.Desain ini sangat cocok untuk aplikasi di mana baut perlu menembus melalui komponen dan ketat dengan nut di sisi yang berlawanan.
Standarisasi dan Spesifikasi:
- Standar DIN931: baut sesuai dengan standar DIN931, memastikan konsistensi dan keandalan dalam hal dimensi, bahan, dan kinerja.
- Berbagai Ukuran: Mereka tersedia dalam berbagai ukuran benang dari M1.6mm hingga M64mm dan panjang batang dari L12mm hingga L500mm, memenuhi berbagai kebutuhan teknik.
Bahan dan Kinerja:
- Persyaratan bahan: DIN931 baut kepala heksagonal biasanya terbuat dari bahan-bahan kekuatan tinggi seperti baja karbon, baja paduan, atau baja tahan karat.Bahan-bahan ini memiliki sifat mekanik yang sangat baik, ketahanan korosi, dan daya tahan.
- Kelas Kinerja: Tergantung pada bahan dan ukuran, baut memiliki berbagai kelas kinerja, seperti 8,8 dan 10,9 untuk baut baja dan A2-70 dan A4-70 untuk baut baja tahan karat.
Bidang Aplikasi:
- DIN931 baut kepala heksagonal dengan benang parsial menemukan aplikasi di berbagai industri, termasuk mesin, otomotif, pembuatan kapal, dan konstruksi.Mereka digunakan untuk mengikat komponen struktural, menghubungkan pipa, memasang peralatan, dan tujuan lain, memastikan koneksi yang aman dan dapat diandalkan.
Keuntungan:
- Mudah Dipasang dan Dihapus: Desain kepala heksagonal memfasilitasi rotasi yang efisien menggunakan alat, meningkatkan efisiensi kerja.
- Fleksibilitas: Desain benang parsial memungkinkan fleksibilitas dalam skenario koneksi yang berbeda.
Keandalan dan Ketahanan: Penggunaan bahan kekuatan tinggi dan kepatuhan terhadap standar DIN931 memastikan keandalan dan ketahanan baut, memenuhi tuntutan berbagai aplikasi teknik.
