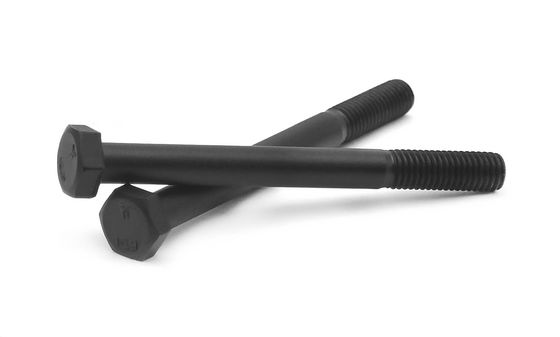

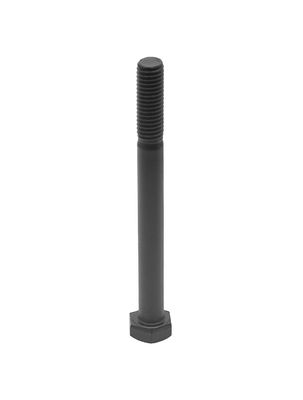

ISO 4014 UNI 5735 Hexagon Head Half Threaded Bolts Black Oxide quenching M8 - M30

  • ISO 4014 UNI 5735 Hexagon Head Half Threaded Bolts Black Oxide Quenching M8 - M30
  • ISO 4014 UNI 5735 Hexagon Head Half Threaded Bolts Black Oxide Quenching M8 - M30
Tempat asal PROVINSI JIANG SU CINA
Nama merek YingYan
Sertifikasi ISO9000
Nomor model M8-M30
Kuantitas min Order 1000 buah
Harga negotiable
Kemasan rincian Kotak Kecil, Kantong Plastik, Massal dalam Karton,

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.

x
Detail produk
Nama Bolt kepala heksagon setengah bergaris Standar GB/DIN/ASME/EN/ISO&dll.
Bahan-bahan Baja karbon 35K Kelas 8.8
Pengolahan permukaan Hitam Ukuran M8-M30/Menurut kebutuhan Anda
Panjang 80mm-280mm/Sesuai kebutuhan Anda
Menyoroti

Memadamkan baut setengah benang

,

Hexagon Head Half Threaded Bolts

,

M30 Half Thread Hex Bolt
Tinggalkan pesan
Deskripsi Produk

ISO 4014 UNI 5735 Hexagon Head Bolts Half Threaded Black Oxide quenching Carbon Steel 35K M8-M30 Kelas 8.8



DIN931 Hexagonal Head Bolts with Partial Thread adalah baut yang mematuhi spesifikasi teknis yang ditetapkan oleh Deutsches Institut für Normung (DIN), Institut Standarisasi Jerman.Bolt ini menunjukkan beberapa fitur utama dan manfaat, membuat mereka cocok untuk berbagai aplikasi teknik.

Karakteristik struktural:

  • Desain kepala: baut memiliki kepala heksagonal, yang memungkinkan pemasangan dan penghapusan mudah menggunakan alat seperti kunci atau kunci soket.
  • Bagian benang: baut memiliki benang parsial, yang berarti bahwa hanya sebagian dari batang yang berbenang.Desain ini cocok untuk aplikasi di mana baut perlu melewati komponen dan diperketat dengan kacang di sisi lain.

Standarisasi dan Spesifikasi:

  • Standar DIN931: baut sesuai dengan standar DIN931, memastikan konsistensi dan keandalan dalam hal dimensi, bahan, dan kinerja.
  • Berbagai Ukuran: Mereka tersedia dalam berbagai ukuran benang dari M1.6mm hingga M64mm dan panjang batang dari L12mm hingga L500mm, memenuhi berbagai kebutuhan teknik.

Bahan dan Kinerja:

  • Persyaratan bahan: DIN931 baut kepala heksagonal biasanya terbuat dari bahan-bahan kekuatan tinggi seperti baja karbon, baja paduan, atau baja tahan karat.Bahan-bahan ini memiliki sifat mekanik yang sangat baik, ketahanan korosi, dan daya tahan.
  • Kelas Kinerja: Tergantung pada bahan dan ukuran, baut memiliki berbagai kelas kinerja, seperti 8,8 dan 10,9 untuk baut baja dan A2-70 dan A4-70 untuk baut baja tahan karat.

Bidang Aplikasi:

  • DIN931 baut kepala heksagonal dengan benang parsial menemukan aplikasi di berbagai industri, termasuk mesin, otomotif, pembuatan kapal, dan konstruksi.Mereka digunakan untuk mengikat komponen struktural, menghubungkan pipa, memasang peralatan, dan tujuan lain, memastikan koneksi yang aman dan dapat diandalkan.

Keuntungan:

  • Mudah Dipasang dan Dihapus: Desain kepala heksagonal memfasilitasi rotasi yang efisien menggunakan alat, meningkatkan efisiensi kerja.
  • Fleksibilitas: Desain benang parsial memungkinkan fleksibilitas dalam skenario koneksi yang berbeda.
  • Keandalan dan Ketahanan: Penggunaan bahan kekuatan tinggi dan kepatuhan terhadap standar DIN931 memastikan keandalan dan ketahanan baut, memenuhi tuntutan berbagai aplikasi teknik.

ISO 4014 UNI 5735 Hexagon Head Half Threaded Bolts Black Oxide quenching M8 - M30 0

Ukuran benang M1.6 M2 M2.5 M3 (M3.5) M4 M5 M6 (M7) M8 M10 M12
d
P Pitch benang 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75
b Pengadil. L≤125 9 10 11 12 13 14 16 18 20 22 26 30
125 < L ≤ 200 - - - - - - 22 24 26 28 32 36
L> 200 - - - - - - - - - - 45 49
c menit 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15
maksimal 0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6
da maksimal 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7
ds max=ukuran nominal 1.6 2 2.5 3 3.5 4 5 6 7 8 10 12
menit Kelas A 1.46 1.86 2.36 2.86 3.32 3.82 4.82 5.82 6.78 7.78 9.78 11.73
Kelas B - - - - - - - - - - - -
dw menit Kelas A 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8.9 9.8 11.6 15.6 17.4
Kelas B - - - - - - - - - - - -
e menit Kelas A 3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 12.12 14.38 18.9 21.1
Kelas B - - - - - - - - - - - -
k Ukuran Nominal 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7.5
Kelas A menit 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32
maksimal 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.58 7.68
Kelas B menit - - - - - - - - - - - -
maksimal - - - - - - - - - - - -
k1 menit 0.7 0.9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05
r menit 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4 0.6
s max=ukuran nominal 3.2 4 5 5.5 6 7 8 10 11 13 17 19
menit Kelas A 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67
Kelas B - - - - - - - - - - - -
Panjang benang b       - - - - - - - - - - - -
Ukuran benang (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39)
d
P Pitch benang 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4
b Pengadil. L≤125 34 38 42 46 50 54 60 66 72 78 84
125 < L ≤ 200 40 44 48 52 56 60 66 72 78 84 90
L> 200 53 57 61 65 69 73 79 85 91 97 103
c menit 0.15 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3
maksimal 0.6 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1
da maksimal 15.7 17.7 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4
ds max=ukuran nominal 14 16 18 20 22 24 27 30 33 36 39
menit Kelas A 13.73 15.73 17.73 19.67 21.67 23.67 - - - - -
Kelas B - 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38 35.38 38.38
dw menit Kelas A 20.5 22.5 25.3 28.2 30 33.6 - - - - -
Kelas B - 22 24.8 27.7 29.5 33.2 38 42.7 46.6 51.1 55.9
e menit Kelas A 24.49 26.75 30.14 33.53 35.72 39.98 - - - - -
Kelas B - 26.17 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44
k Ukuran Nominal 8.8 10 11.5 12.5 14 15 17 18.7 21 22.5 25
Kelas A menit 8.62 9.82 11.28 12.28 13.78 14.78 - - - - -
maksimal 8.98 10.18 11.72 12.72 14.22 15.22 - - - - -
Kelas B menit - 9.71 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58
maksimal - 10.29 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42
k1 menit 5.96 6.8 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2
r menit 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1 1
s max=ukuran nominal 22 24 27 30 32 36 41 46 50 55 60
menit Kelas A 21.67 23.67 26.67 29.67 31.61 35.38 - - - - -
Kelas B - 23.16 26.16 29.16 31 35 40 45 49 53.8 58.8
Panjang benang b       - - - - - - - - - - -
